——  婦幼保健院裝飾裝修改造工程  ——

  工程說明

1、婦幼保健院住院大樓等改造工程是在對舊有建築進行裝修改造，不可改變原建築的結構、消防係統。原建築需拆除的地板磚、牆體、天花等設施，需清理幹淨後，方可進行裝修。拆除前，必須製定拆裝施工方案並經監理方、設計方、建設單位審核通過後，方可拆除。牆體拆除前，必須經專業房屋安全鑒定機構鑒定為非承重牆，方可拆除；否者不能拆除。
2、婦幼保健院住院大樓等改造工程主要功能布置：

首層為VIP病房及產後病房醫護辦公、學習、值班室、出入院管理收費處、護士站、被服間、宣講室、洗嬰室、配乳間、治療室、處置室、洗滌間、汙物間；

二層為婦產科產前病房、醫護辦公、值班室、護士站、宣講室、被服間、治療室、處置室、等候區、男女更衣室、緩衝室、潔淨走廊、待產室、儲物庫房、無菌器材室、隔離分娩室、正常分娩室、高危分娩室、洗滌間、汙物間；

三層為外科病房及醫護辦公、值班室、護士站、治療室、處置室、等候區、緩衝室、潔淨走廊、 儲物間、無菌器材室、男女更衣室、手術室、洗滌間、汙物間；

四層為兒科病房及醫護辦公、值班室、護士站、治療室、處置室、等候區、男女更衣室、緩衝室、潔淨走廊、配藥間、醫患交流室、奶具消毒間、配奶室、庫房、總監控間、NICU病房、新生兒病房、手術室、控製室、洗滌間、汙物間.
3、本工程所有原有外窗不做任何改動，特別說明的除外,需要拆除的部分內隔牆和其它部分詳見原狀圖，承重牆不可拆除。
4. 本圖所示與牆、柱等相對尺寸為控製尺寸，標高、位置、尺寸必須現場放線為準，而且須由設計人員認定後方可施工。
5. 本工程需要拆除內容：各層原有地板、天花、內牆及女兒牆抹灰層、屋麵填充層，室內全部門窗（特別注明除外），部分隔斷、廁所大便器及給排水設備，各個立麵外牆
裝修麵層，原有電梯等。
6、本次改造把原有乘客電梯更換為病床電梯,原有室外梯改為汙物通道專用樓梯,另外加設一座疏散封閉樓梯和一座無機房電梯。
7、本次改造裝修不改變原建築的消防布置，工程完工後經過消防驗收後方可投入使用。



  設計依據

1、建築單位提供的建築現狀圖。
《建築設計防火規範》      GB 50016-2006
《建築內部裝修施工及驗收規範》 GB50354-2005
《綜合醫院建築設計規範》    GB51039-2014
《醫院潔淨手術部建築技術規範》 GB50333-2013
《潔淨室施工及驗收規範》    GB50591-2010
國家及廣東省地方現行設計規範、規程及標準,其它相關的國家、地方法則和規定。



  裝修工程材料說明

1、裝修範圍內需要重新裝飾的內牆、外牆、天花、地麵舊表麵、全部鏟除，重新按本圖裝修。
2、地麵工程：室外台階及樓梯間、收費管理處、洗嬰室、配乳間、配電間、被服間、開水間、洗滌間、汙物間、陽台、生活區、衛生間門前區域鋪設600*600米黃色防滑磚；
衛生間及淋浴間均鋪設300*300淺灰色防滑磚，樓梯踏步均鋪設大理石踏步；門廊及門廳、等候區鋪設800*800米黃色防滑磚，其中門廳、等候區夾鋪150*150褐色防滑磚；
一至四層所有病房（除了NICU病房和新生兒病房外）、宣講室、一層護士站、治療室、處置室、醫生辦公室、醫護學習室、四層男女更衣室鋪設地板膠2號色（詳見樣板）；
室外，全部鋪設2.0mm優質防靜PVC地麵,詳見地花圖；全部手術室和分娩房鋪設2.0mm優質導靜PVC地麵；除注明外所有鋪地板膠的地麵，地腳線采用地板膠反起100MM，所有新
鋪地均在鏟除原有地磚的基礎上做。以上地麵材料做法詳見材料做法表。
2、天花吊頂工程：樓梯間、門廊、陽台、配電間均在原結構樓板高度扇灰麵油白色乳膠漆；所有衛生間及淋浴間均吊300*300鋁扣板天花；除了潔淨區外所有病房、辦公室、
洗滌間、汙物間、門廳、等候區、被服間、走道、治療室、處置室、男女更衣室、值班室、醫護學習室、宣講室、生活區吊600X600無機矽鈣複合板天花；首層門廳四邊、二
至四層護士站吊鍍鋅龍骨6厘埃特板麵煽灰油白色乳膠漆；二至四層潔淨區內，除了手術室及高危分娩室、衛生間、淋浴室外均吊50mm玻鎂彩鋼板天花吊頂，牆麵與天花連接

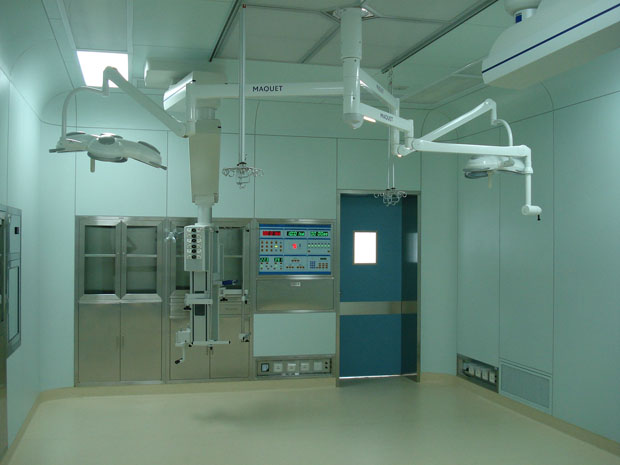

處采用91短视频在线下载免费專用鋁材連接，轉角處用91短视频在线下载免费裝飾內圓弧；所有手術室及高危分娩室均吊1.2mm厚電解鋼板飾麵，牆麵與天花連接處用圓弧連接，詳手術室剖麵圖。以上吊頂做法詳見材料做法表。
4、內牆麵工程：所有衛生間、淋浴間、洗滌室、汙物室、洗嬰室、配乳間、處置室、治療室內牆麵滿貼200*300白色瓷磚；除了潔淨區域各功能室的內牆和滿貼瓷磚牆裙的濕
區外，其它內牆麵（含病房、走道、醫生辦公室、樓梯間等）貼1.2米高200*300白色瓷磚牆裙，1.2米以上牆體刷白色乳膠漆至樓板底；潔淨區域內除了手術室和高危分
娩室外的內牆麵（含NICU、新生兒病房、潔淨走道等），全部貼玻鎂彩鋼板到天花底,牆麵與天花連接處采用91短视频在线下载免费專用鋁材連接，轉角處用91短视频在线下载免费裝飾內圓弧；手術室、
高危分娩室牆麵采用1.2mm厚電解板飾麵，牆麵與天花連接處用圓弧連接，詳手術室剖麵圖；潔淨走廊設置150mm寬PVC防撞帶。以上內牆麵材料做法詳見材料做法表。
5、外牆麵工程：外立麵均鏟除原外表皮和原批蕩,按改造後立麵圖材料重新批蕩及貼外牆磚（材料做法詳見材料做法表），外立麵的門窗不作改動（特別注明除外）。
6、新增門窗洞口均加設門窗過梁，門窗過梁做法見中南標11ZJ103      ，過梁為預製做法。
7、門窗工程：所有門窗安裝前，須拆除原有舊門窗及門窗框，新安裝門窗及尺寸詳見"門窗明細表"。
8、除特別說明外，一至四層公共衛生間及病房衛生間均拆除原狀，重新布置衛生間，詳見衛生間大樣。
9、裝修材料消防說明：所有材料需符合建築內部裝修設計防火規範相關要求。頂棚：A級，牆麵：B1級，地麵：A級，隔斷:B級，固定家具：B2級，裝飾織物：B1級，其它裝飾材料：B2級。
10、屋麵各構造層需鏟除，重新鋪砌二級防水屋麵。
11、原有廁所將潔具、沉箱、地麵拆除後，再按衛生間樓地麵做法施工。
12、吊頂、隔離、塗料工程防火耐火等級應符合（GB50222-95）第3.3.1條、第3.4.1條、第3.4.2條的要求。
13、各層各構造出現細微裂縫的原樓板，先做補強補漏處理（詳見J-20/2 樓板裂縫修複大樣圖），再鋪地磚與掃頂棚乳膠漆。
